Amplificatori di Carica ed Elettronica di Misura
Gli amplificatori di carica Kistler sono il componente essenziale della catena di misura piezoelettrica: convertono il segnale di carica generato dai sensori in un segnale di tensione proporzionale, leggibile dai sistemi di acquisizione dati, PLC e monitor di processo. Senza un amplificatore di carica adeguato, anche il sensore piezoelettrico più preciso non può fornire dati utilizzabili.
Perché l'amplificatore di carica è determinante
La qualità dell'amplificatore di carica determina direttamente l'accuratezza, la stabilità e la ripetibilità dell'intera catena di misura. Un amplificatore con basso rumore, elevata linearità e deriva termica contenuta consente di sfruttare appieno le prestazioni del sensore piezoelettrico, mentre un amplificatore inadeguato introduce errori sistematici che degradano la qualità della misura indipendentemente dalla classe del sensore utilizzato.
Kistler progetta e produce amplificatori di carica da oltre sei decenni, con un portfolio che copre l'intera piramide dell'automazione industriale: dagli amplificatori modulari analogici per l'installazione a bordo macchina, ai sistemi digitali multicanale con interfacce fieldbus per l'integrazione diretta nel PLC di linea, fino agli amplificatori miniaturizzati con IO-Link per le architetture Industry 4.0.
Comastri Davide è il riferimento tecnico e commerciale per l'elettronica di misura Kistler in Emilia-Romagna. Offriamo consulenza nella selezione dell'amplificatore più adatto alla specifica catena di misura, supporto nell'integrazione con i sistemi di automazione esistenti e assistenza tecnica per l'intero ciclo di vita dell'impianto.
Come funziona la conversione carica-tensione

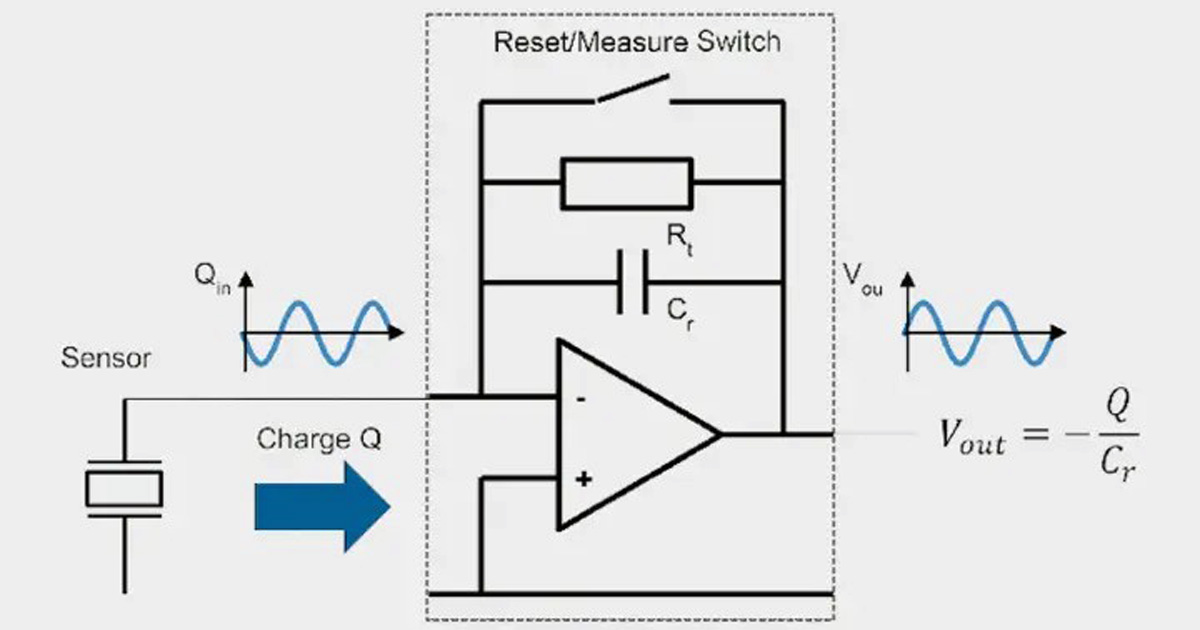

In una catena di misura piezoelettrica, il sensore genera una carica elettrica (misurata in picocoulomb, pC) proporzionale alla forza, alla pressione o all'accelerazione applicata. Questa carica è estremamente piccola e deve essere convertita in un segnale di tensione (Volt) utilizzabile dai sistemi di acquisizione e controllo. L'amplificatore di carica svolge esattamente questa funzione, con un fattore di conversione definito e stabile.
- Conversione carica-tensione ad alta fedeltàL'amplificatore converte il segnale di carica del sensore in tensione proporzionale con linearità tipica migliore dello 0,05%, preservando l'integrità del dato di misura dal sensore al sistema di acquisizione.
- Adattamento del range di misuraAttraverso la regolazione della sensibilità (pC/unità meccanica) e del range di uscita, l'amplificatore consente di ottimizzare la risoluzione della misura per la specifica applicazione.
- Filtraggio e condizionamento del segnaleFiltri passa-basso integrati eliminano il rumore ad alta frequenza e le interferenze elettromagnetiche, garantendo un segnale pulito e stabile anche in ambienti industriali elettricamente rumorosi.
- Integrazione nell'automazione di fabbricaGli amplificatori digitali Kistler comunicano direttamente con il PLC tramite protocolli fieldbus standard (EtherCAT, PROFINET, EtherNet/IP), eliminando la necessità di schede di acquisizione analogiche.
- Diagnostica e monitoraggio remotoI modelli di ultima generazione supportano protocolli IIoT (OPC UA, MQTT, REST API) per il monitoraggio remoto dello stato dell'amplificatore e dei sensori collegati.
La scelta dell'amplificatore di carica non è secondaria rispetto alla scelta del sensore: è parte integrante della progettazione della catena di misura. Un amplificatore correttamente dimensionato e configurato è la garanzia che i dati di processo siano accurati, ripetibili e utilizzabili per il controllo qualità.
La gamma completa degli amplificatori Kistler
Kistler offre sei famiglie di amplificatori di carica, ciascuna progettata per un livello specifico della piramide dell'automazione industriale. La scelta dipende dal numero di canali necessari, dal tipo di interfaccia richiesta, dallo spazio disponibile e dal livello di integrazione con il sistema di controllo.
Amplificatori modulari e digitali

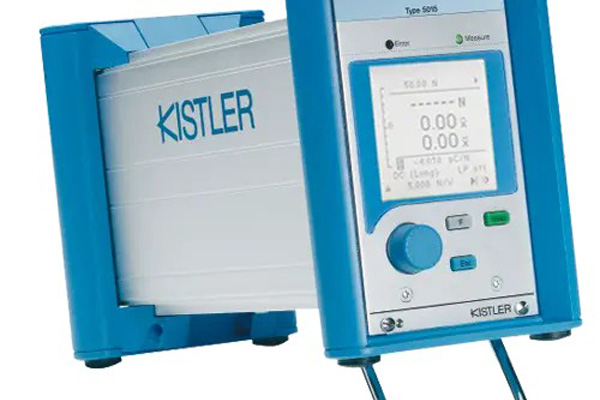

Amplificatore modulare analogico per installazione a bordo macchina. Robusto, compatto e progettato per ambienti industriali gravosi. Uscita analogica in tensione o corrente, configurabile per qualsiasi sensore piezoelettrico Kistler. Il modulo di riferimento per le applicazioni di monitoraggio processo con sistemi maXYmos.
Amplificatore digitale a 4 canali con interfacce fieldbus native. Consente la configurazione, il monitoraggio e la lettura dei dati direttamente dal PLC, senza necessità di schede di acquisizione analogiche. La soluzione ideale per le architetture di automazione moderne.
Amplificatore miniaturizzato con interfaccia IO-Link, progettato per le architetture Industry 4.0. Le dimensioni ridotte consentono l'installazione direttamente a bordo sensore, minimizzando la lunghezza dei cavi di carica e migliorando il rapporto segnale/rumore.
Amplificatori compatti e portatili
Amplificatore ultra-compatto con uscita analogica, per applicazioni dove lo spazio è il vincolo principale. Ideale per l'integrazione in utensili, attrezzature e stazioni di lavoro con spazio limitato.
Amplificatore inline da inserire direttamente nel cavo tra sensore e sistema di acquisizione. Nessun ingombro aggiuntivo, nessun montaggio dedicato. La soluzione più semplice per aggiungere un amplificatore di carica a un sistema esistente.
Amplificatore portatile con display integrato per misure sul campo, verifiche rapide e troubleshooting. Consente di leggere direttamente il valore di forza, pressione o accelerazione senza necessità di un sistema di acquisizione esterno.
Confronto tecnico degli amplificatori
La tabella seguente riassume le caratteristiche principali di ciascun amplificatore, facilitando la selezione in base ai requisiti dell'applicazione.
| Modello | Type | Canali | Interfaccia | Livello automazione | Applicazione tipica |
|---|---|---|---|---|---|
| ICAM-B | 5073B | 1 | Analogica U/I | Field Level | Monitoraggio processo con maXYmos |
| diCA | 5074B | 4 | EtherCAT, PROFINET, EtherNet/IP | Control Level (PLC) | Automazione multicanale |
| miCA | 5028A | 1 | IO-Link | Field Level | Industry 4.0, bordo sensore |
| miniAmp | 5030A | 1 | Analogica | Field Level | Spazi ristretti |
| Inline | 4709A | 1 | Analogica | Field Level | Retrofit, installazione rapida |
| Handheld | 5811A | 1 | Display integrato | Portatile | Misure sul campo, troubleshooting |
Devi selezionare l'amplificatore giusto per la tua catena di misura?
Contattaci per una consulenza tecnica. Analizzeremo la tua applicazione e ti proporremo l'amplificatore Kistler più adatto.
Richiedi informazioniIntegrazione degli amplificatori nella piramide dell'automazione
Gli amplificatori Kistler coprono tutti i livelli della piramide dell'automazione industriale, dal sensore fino al sistema MES/ERP:
Compatibilità degli amplificatori con i sensori Kistler
Tutti gli amplificatori di carica Kistler sono compatibili con l'intera gamma di sensori piezoelettrici Kistler: sensori di forza, sensori di pressione, accelerometri e sensori di coppia. La configurazione dell'amplificatore (sensibilità, range, filtri) viene impostata in base alle specifiche del sensore collegato, utilizzando i dati del certificato di calibrazione fornito con ogni sensore.
Applicazioni industriali degli amplificatori
Gli amplificatori di carica Kistler trovano applicazione ovunque vengano utilizzati sensori piezoelettrici per il monitoraggio di processo, il controllo qualità e la ricerca applicata:
- Monitoraggio presse e sistemi di giunzione: l'ICAM-B è il componente standard della catena di misura per tutte le presse NC Kistler e per i sistemi maXYmos.
- Banchi prova motori e trasmissioni: il diCA multicanale consente l'acquisizione simultanea di forza, coppia e accelerazione con comunicazione fieldbus diretta.
- Stampaggio a iniezione: amplificatori miniaturizzati (miCA, miniAmp) per il monitoraggio della pressione in cavità stampo.
- Controllo qualità e collaudo: l'amplificatore handheld (5811A) per verifiche rapide e troubleshooting sul campo.
- Retrofit e upgrade: l'amplificatore inline (4709A) per aggiungere la misura piezoelettrica a sistemi esistenti senza modifiche strutturali.
In Emilia-Romagna, dove il tessuto industriale comprende numerose aziende con impianti di pressatura, stampaggio e assemblaggio, la corretta selezione dell'amplificatore di carica è spesso il fattore determinante per ottenere misure affidabili e ripetibili. Comastri Davide offre consulenza tecnica nella progettazione della catena di misura completa, dalla selezione del sensore all'integrazione dell'amplificatore nel sistema di automazione.
Domande frequenti sugli amplificatori
Funzionamento e scelta
A cosa serve un amplificatore di carica?
L'amplificatore di carica converte il segnale di carica elettrica (pC) generato da un sensore piezoelettrico in un segnale di tensione (V) proporzionale, leggibile dai sistemi di acquisizione dati, PLC e monitor di processo. Senza amplificatore, il segnale del sensore piezoelettrico non è utilizzabile.
Quale amplificatore scegliere per un sistema maXYmos?
Per i sistemi maXYmos, l'amplificatore standard è l'ICAM-B (Type 5073B). Viene installato tra il sensore di forza piezoelettrico e l'ingresso analogico del maXYmos, convertendo il segnale di carica in tensione con la massima fedeltà. Per configurazioni multicanale, il diCA (Type 5074B) può essere utilizzato come alternativa.
Qual è la differenza tra un amplificatore analogico e uno digitale?
L'amplificatore analogico (ICAM-B, miniAmp, Inline) fornisce un segnale di tensione o corrente che deve essere acquisito da un modulo I/O analogico. L'amplificatore digitale (diCA) converte internamente il segnale e lo trasmette direttamente al PLC tramite protocolli fieldbus (EtherCAT, PROFINET, EtherNet/IP), eliminando la necessità di schede di acquisizione analogiche e riducendo il cablaggio.
Integrazione e compatibilità
Cos'è IO-Link e perché è rilevante per gli amplificatori?
IO-Link è un protocollo di comunicazione punto-punto standardizzato (IEC 61131-9) per il livello di campo. L'amplificatore miCA (Type 5028A) utilizza IO-Link per trasmettere il dato di misura e ricevere comandi di configurazione direttamente dal master IO-Link, abilitando funzionalità Industry 4.0 come la parametrizzazione automatica, la diagnostica remota e la sostituzione plug-and-play dei dispositivi.
È possibile utilizzare amplificatori Kistler con sensori di altri costruttori?
Sì, gli amplificatori di carica Kistler sono compatibili con qualsiasi sensore piezoelettrico che generi un segnale di carica. La configurazione richiede l'inserimento della sensibilità del sensore (pC/unità meccanica) nell'amplificatore. Tuttavia, le prestazioni ottimali si ottengono con sensori Kistler, per i quali l'amplificatore è specificamente calibrato e testato.
Che tipo di assistenza offrite in Emilia-Romagna?
Comastri Davide fornisce supporto tecnico e commerciale diretto per tutta l'elettronica di misura Kistler in Emilia-Romagna. I servizi includono consulenza nella progettazione della catena di misura, supporto all'integrazione con i sistemi di automazione, configurazione e parametrizzazione degli amplificatori, e assistenza tecnica per l'intero ciclo di vita dell'impianto.
Hai bisogno di condizionare il segnale dei tuoi sensori piezoelettrici?
Contattaci per una consulenza tecnica. Analizzeremo la tua catena di misura e ti proporremo l'amplificatore Kistler più adatto alla tua architettura di automazione.
Richiedi informazioniGli amplificatori di carica e l'elettronica di misura presentati in questa pagina sono prodotti da Kistler Group. Comastri Davide opera come rappresentante tecnico-commerciale per l'Emilia-Romagna.
