Sensori di Forza

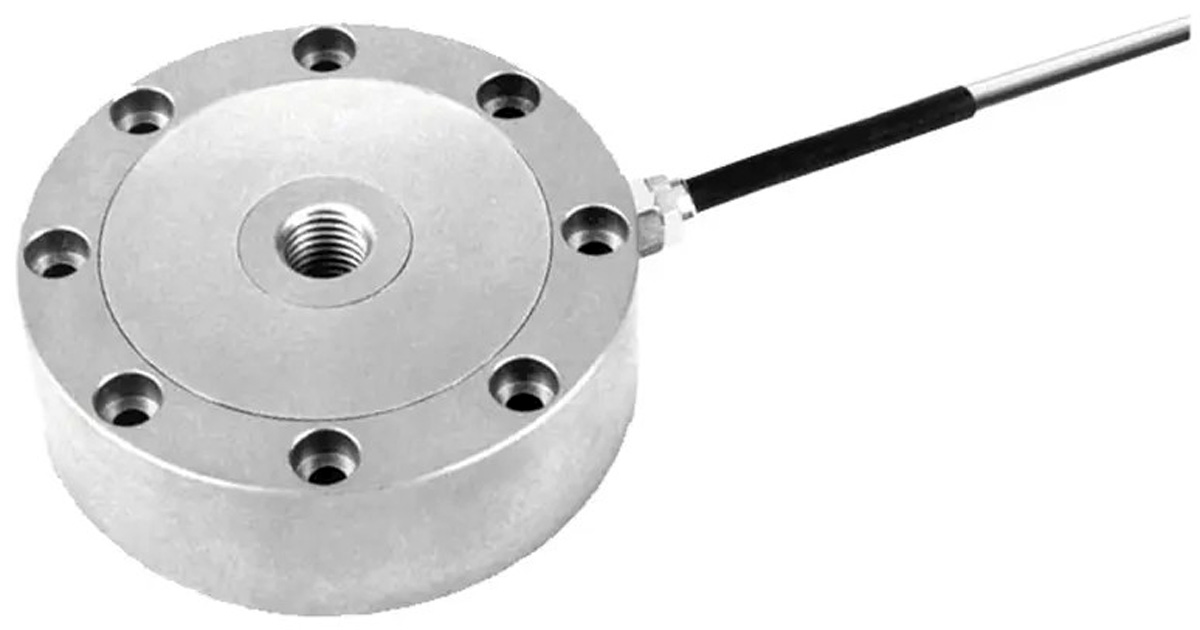

Sensori di Forza e Celle di Carico Piezoelettriche
I sensori di forza Kistler sono trasduttori di precisione progettati per misurare forze statiche, quasi-statiche e dinamiche in ambito industriale. Basati sulla tecnologia piezoelettrica proprietaria, offrono una combinazione unica di compattezza, rigidità, ampio range di misura e stabilità a lungo termine che li rende il riferimento per il monitoraggio di processo, il controllo qualità e la ricerca applicata nei settori manifatturiero, automotive, farmaceutico ed elettronico.
Perché scegliere un sensore di forza piezoelettrico
La misura della forza è il parametro fondamentale per garantire la qualità di qualsiasi operazione di pressatura, stampaggio, tranciatura, rivettatura o assemblaggio. Un sensore di forza accurato consente di rilevare in tempo reale le deviazioni dal processo nominale, identificare componenti difettosi prima che raggiungano il cliente finale e documentare la conformità di ogni singolo pezzo prodotto.
Kistler sviluppa e produce sensori di forza da oltre 60 anni, con un portfolio che copre l’intero spettro applicativo: dalle celle di carico monoassiali per il monitoraggio di presse, ai sensori triassiali per la misura simultanea delle componenti Fx, Fy e Fz, fino ai dinamometri multicomponente per la caratterizzazione completa delle forze di processo.
Comastri Davide è il riferimento tecnico e commerciale per i sensori di forza Kistler in Emilia-Romagna. Offriamo supporto nella selezione del sensore più adatto alla specifica applicazione, consulenza sull’integrazione nel sistema di misura e assistenza tecnica per l’intero ciclo di vita dell’impianto.
Vantaggi della tecnologia piezoelettrica per i sensori di forza
La tecnologia piezoelettrica rappresenta un approccio radicalmente diverso alla misura della forza rispetto ai tradizionali estensimetri (strain gauge). Un sensore piezoelettrico genera una carica elettrica proporzionale alla forza applicata, senza deformazione significativa. Questa differenza si traduce in vantaggi concreti e misurabili.
- Design compatto per ampio range di misuraUn singolo sensore piezoelettrico copre un range che richiederebbe 3-4 celle estensimetriche diverse. Calibrazione su 3 range (100% FS, 10% FS, 1% FS) con la stessa linearità.
- Rigidità estrema e misura senza spostamentoDeformazione sotto carico nell’ordine dei micrometri. Il sensore non influenza il processo e non introduce cedimenti nella catena di forza.
- Risposta dinamica nell’ordine dei microsecondiIdeale per forze impulsive, impatti, tranciature e processi ad alta velocità dove gli estensimetri non seguono la dinamica del processo.
- Stabilità a lungo termine superiore a 30 anniIl cristallo piezoelettrico non è soggetto a fatica meccanica. Oltre 15 milioni di cicli senza ricalibrazione frequente.
- Protezione da sovraccarico integrataTolleranza al 20% standard e fino al 50% per brevi periodi, senza danni permanenti. Gli estensimetri si deformano plasticamente.
- Ampio range di temperatura operativaDa -40°C a +200°C senza compensazione termica aggiuntiva.
In sintesi: un sensore piezoelettrico Kistler è più compatto, più rigido, più veloce, più stabile nel tempo e più resistente ai sovraccarichi rispetto a qualsiasi cella di carico estensimetrica di pari range. Il costo iniziale superiore viene ampiamente compensato dalla durata operativa e dalla riduzione dei costi di manutenzione.
Sensori di forza per presse: la famiglia Press Force
La famiglia Press Force è progettata specificamente per il monitoraggio della forza nelle operazioni di pressatura industriale. Questi sensori vengono installati direttamente nella catena di forza della pressa e misurano la forza effettiva applicata al componente con una linearità di ±0,5% FSO. Ogni sensore è calibrato su 3 range di misura con la stessa linearità.
Sensori di forza Press Force standard
Type 9323AA
Press Force Sensor
Sensore di forza compatto per presse con range fino a 10 kN. Ideale per micro-assemblaggio e pressatura di componenti delicati.
Range: 0 – 10 kN
Sovraccarico: 12.000 N
Linearità: ≤±0,5% FSO
Type 9323A
Press Force Sensor
Range esteso a 20 kN per applicazioni di pressatura a forza media.
Range: 0 – 20 kN
Linearità: ≤±0,5% FSO
Type 9333A
Press Force Sensor
Range fino a 50 kN. Adatto a inserimento cuscinetti e pressatura alberi.
Range: 0 – 50 kN
Linearità: ≤±0,5% FSO
Sensori di forza Press Force alta capacità
Type 9343A
Press Force Sensor
Forza elevata fino a 70 kN, per presse di assemblaggio e giunzione industriale.
Range: 0 – 70 kN
Linearità: ≤±0,5% FSO
Type 9363A
Press Force Sensor
Alta forza fino a 120 kN, per stampaggio e formatura.
Range: 0 – 120 kN
Linearità: ≤±0,5% FSO
Type 9383A
Press Force Sensor
Il range più ampio della famiglia, fino a 300 kN. Per presse di grande tonnellaggio e formatura pesante.
Range: 0 – 300 kN
Linearità: ≤±0,5% FSO
Sensori di forza compatti e miniaturizzati
Per le applicazioni dove lo spazio è limitato o le forze in gioco sono ridotte, Kistler propone sensori compatti che mantengono le stesse prestazioni metrologiche della famiglia Press Force in un formato più piccolo.
Type 9313AA1
Compact Force Sensor
Sensore compatto per forze fino a 5 kN, ideale per spazi ristretti e monitoraggio di micro-processi.
Range: 0 – 5 kN
Type 9313AA2
Compact Force Sensor
Range esteso a 20 kN per un compromesso ottimale tra dimensioni e capacità di misura.
Range: 0 – 20 kN
Type 9215A
Miniature Force Sensor
Sensore miniaturizzato per forze molto ridotte, con rigidità di circa 100 N/µm. Per micro-assemblaggio e test di laboratorio.
Range: -20 – 200 N
Rigidità: ~100 N/µm
Type 9217A / 9217A1
Miniature Force Sensor
Forze fino a 500 N con linearità standard (±1% FSO) o alta precisione (±0,3% FSO nella versione A1).
Range: -500 – 500 N
Linearità: ±1% FSO (9217A) / ±0,3% FSO (9217A1)
Confronto tecnico: piezoelettrico vs estensimetrico
La tabella seguente riassume le differenze fondamentali tra le due tecnologie, evidenziando i contesti in cui ciascuna risulta più vantaggiosa.
| Parametro | Piezoelettrico (Kistler) | Estensimetrico (Strain Gauge) |
|---|---|---|
| Principio di misura | Carica elettrica proporzionale alla forza | Deformazione di un corpo elastico |
| Deformazione sotto carico | Ordine dei µm (trascurabile) | Ordine dei mm (significativa) |
| Risposta dinamica | µs (microsecondi) | ms (millisecondi) |
| Range di misura | 3 range con singolo sensore | 1 range fisso per sensore |
| Sovraccarico tollerato | 20-50% senza danni | Deformazione plastica permanente |
| Durata operativa | >30 anni, >15×10⁶ cicli | Soggetto a fatica, sostituzione periodica |
| Temperatura operativa | -40°C a +200°C | Tipicamente -10°C a +60°C |
| Misure statiche prolungate | Limitato (drift nel tempo) | Eccellente (nessun drift) |
| TCO a 10 anni | Inferiore (nessuna sostituzione) | Superiore (sostituzioni periodiche) |
In ambito industriale, dove la misura della forza avviene durante processi dinamici o quasi-statici, la tecnologia piezoelettrica è quasi sempre la scelta ottimale. Gli estensimetri restano preferibili solo per misure statiche prolungate (ore o giorni) come il monitoraggio del peso o delle forze di serraggio permanenti.
Devi misurare la forza nel tuo processo produttivo?
Contattaci per una consulenza tecnica. Analizzeremo la tua applicazione e ti proporremo il sensore di forza Kistler più adatto.
Sensori di forza per monitoraggio di processo
Oltre alla famiglia Press Force, Kistler offre due serie di sensori specificamente progettati per l’integrazione nei sistemi di monitoraggio di processo maXYmos:
- Serie 93X1A: sensori monoassiali ottimizzati per il monitoraggio inline di pressatura, rivettatura e assemblaggio. Uscita compatibile con tutti i sistemi maXYmos.
- Serie 90X1A: sensori per formatura, tranciatura e stampaggio. Rigidità superiore e protezione da sovraccarico potenziata per le condizioni operative più gravose.
Entrambe le serie sono disponibili in molteplici range di misura e configurazioni di montaggio, consentendo l’adattamento a qualsiasi geometria di utensile e layout di pressa.
Celle di carico triassiali e multicomponente
Per le applicazioni che richiedono la misura simultanea delle componenti di forza su più assi, Kistler propone celle di carico triassiali (Fx, Fy, Fz) e dinamometri multicomponente. Questi sensori sono fondamentali per la caratterizzazione completa delle forze di processo in lavorazione meccanica, stampaggio e test di materiali.
Le celle triassiali della serie 9017C-9078C misurano le tre componenti di forza in un singolo punto, con una diafonia tra gli assi estremamente ridotta. I dinamometri multicomponente combinano più celle triassiali per fornire una mappa completa delle forze e dei momenti agenti su un componente o un utensile.
Per il monitoraggio delle forze di serraggio in stampi e attrezzature, la serie 9136B-9170A offre sensori specificamente progettati per l’installazione tra le piastre di uno stampo a iniezione o di una pressa di formatura, consentendo la verifica in tempo reale della distribuzione delle forze di chiusura.
Opzioni di montaggio dei sensori di forza
L’installazione corretta del sensore è determinante per l’accuratezza della misura. Kistler offre un’ampia gamma di adattatori per garantire il corretto trasferimento della forza dal processo al sensore:
- Straight shank adapter: montaggio diretto nella catena di forza con allineamento assiale.
- Threaded adapter: fissaggio filettato in sedi predisposte.
- Adapter disk/flange: distribuzione uniforme della forza sulla superficie del sensore.
- Deep drawing tool adapter: integrazione in utensili di imbutitura.
- Punching tool adapter: montaggio su utensili di tranciatura.
- Riveting tool adapter: integrazione in sistemi di rivettatura automatica.
- Calibrating element with force distributing cap: taratura in situ del sensore installato.
La scelta dell’adattatore dipende dalla geometria dell’applicazione, dal tipo di forza da misurare e dallo spazio disponibile. Comastri Davide fornisce consulenza tecnica nella selezione della configurazione ottimale.
Integrazione dei sensori di forza con l’elettronica Kistler

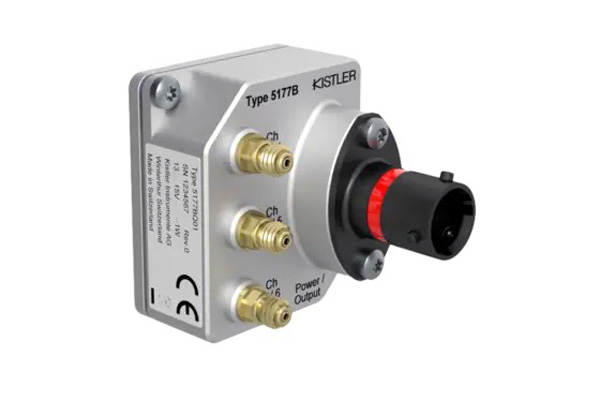

I sensori di forza piezoelettrici generano un segnale di carica che deve essere convertito in tensione proporzionale da un amplificatore di carica. L’ecosistema Kistler offre una gamma completa di amplificatori — dall’ICAM-B modulare al diCA digitale con fieldbus — che si integrano perfettamente con i sensori per creare una catena di misura completa.
Per il monitoraggio inline della qualità di processo, i sensori di forza si collegano ai sistemi maXYmos (BL, TL o NC), che analizzano la curva forza/spostamento in tempo reale e classificano ogni pezzo come conforme o non conforme. Questa integrazione verticale — dal sensore al sistema di valutazione — è il vantaggio competitivo distintivo di Kistler: un unico fornitore per l’intera catena di misura.
Applicazioni industriali dei sensori di forza
- Automotive e veicoli elettrici: monitoraggio forze di pressatura cuscinetti, assemblaggio motori elettrici, controllo forze di inserimento connettori, test di resistenza componenti strutturali.
- Stampaggio e formatura: monitoraggio forze di chiusura stampo, controllo processo di imbutitura, rilevamento rottura utensili, ottimizzazione parametri di stampaggio.
- Farmaceutico e medicale: controllo forze di compressione compresse, monitoraggio assemblaggio dispositivi medici, validazione processi in camera bianca.
- Packaging e imbottigliamento: controllo forze di chiusura tappi, monitoraggio processi di sigillatura, test di tenuta contenitori.
- Elettronica: monitoraggio forze di inserimento press-fit su PCB, test di resistenza connettori, controllo assemblaggio micro-componenti.
In Emilia-Romagna, dove il tessuto industriale è caratterizzato da una forte concentrazione di aziende nei settori packaging, automotive, meccanica di precisione e automazione, i sensori di forza Kistler rappresentano la soluzione di riferimento per misure affidabili, tracciabili e ripetibili nel tempo.
Domande frequenti sui sensori di forza Kistler
Tecnologia e funzionamento
Qual è la differenza tra un sensore piezoelettrico e una cella di carico estensimetrica?
Il sensore piezoelettrico genera una carica elettrica proporzionale alla forza applicata, con deformazione trascurabile (ordine dei µm). La cella estensimetrica misura la deformazione di un corpo elastico (ordine dei mm). Il piezoelettrico è più compatto, più rigido, più veloce nella risposta dinamica e più duraturo (oltre 30 anni), ma richiede un amplificatore di carica. L’estensimetrico è preferibile solo per misure statiche prolungate.
Un sensore piezoelettrico può misurare forze statiche?
Sì, ma con alcune limitazioni. I sensori piezoelettrici sono ottimali per misure dinamiche e quasi-statiche (da microsecondi a minuti). Per misure statiche prolungate (ore o giorni), il segnale di carica tende a driftare. Nella grande maggioranza delle applicazioni industriali (pressatura, stampaggio, assemblaggio), i tempi di misura rientrano ampiamente nel range quasi-statico.
Cosa succede se il sensore subisce un sovraccarico?
I sensori piezoelettrici Kistler tollerano sovraccarichi del 20% rispetto al fondo scala in modo standard, e fino al 50% per brevi periodi, senza danni permanenti. Le celle estensimetriche si deformano plasticamente in caso di sovraccarico e devono essere sostituite.
Scelta e assistenza
Come si calibra un sensore di forza piezoelettrico?
Ogni sensore Kistler viene fornito con certificato di calibrazione tracciabile su 3 range di misura. La ricalibrazione periodica può essere effettuata on-site da Comastri Davide utilizzando elementi di calibrazione dedicati oppure presso i laboratori Kistler accreditati. La frequenza è tipicamente annuale o biennale.
Quale sensore scegliere per il monitoraggio di una pressa?
Per il monitoraggio della forza in una pressa, la famiglia Press Force (Type 9323AA fino a 9383A) è la scelta standard. La selezione dipende dal range di forza: 9323AA fino a 10 kN, 9333A fino a 50 kN, 9363A fino a 120 kN, 9383A fino a 300 kN. Contattaci per una valutazione personalizzata.
Che tipo di assistenza offrite in Emilia-Romagna per i sensori di forza?
Comastri Davide fornisce supporto tecnico e commerciale diretto per tutti i sensori di forza Kistler in Emilia-Romagna: consulenza nella selezione, supporto all’installazione, calibrazione periodica on-site, verifica dell’esistente (anche su sensori di altri costruttori) e formazione del personale tecnico.
Hai bisogno di misurare la forza nel tuo impianto?
Contattaci per una consulenza tecnica. Analizzeremo la tua applicazione e ti indicheremo il sensore di forza Kistler più adatto.
