Presse Elettriche Kistler e Sistemi di Giunzione NCFQ
Le presse elettriche NC Kistler e il sistema di giunzione ad alta velocità NCFQ 2166A rappresentano lo stato dell'arte per l'assemblaggio industriale. Offrono un controllo totale sulla curva forza/spostamento, tracciabilità al 100% e un risparmio energetico fino all'80% rispetto ai cilindri pneumatici o idraulici tradizionali.
Disporre della migliore tecnologia hardware è solo il primo passo. La vera sfida risiede nell'analizzare l'applicazione, dimensionare correttamente il modulo, interfacciarlo con il PLC di linea e configurare le finestre di monitoraggio per evitare falsi scarti. È qui che l'esperienza sul campo di Davide Comastri fa la differenza: ti affianchiamo dalla selezione delle presse elettriche più adatte fino all'ottimizzazione completa del processo.
1. Presse elettriche NC Kistler: tecnologia servo-elettrica per ogni processo
I moduli di giunzione e pressatura servo-elettrici firmati Kistler coprono uno spettro applicativo estesissimo, operando in range di forza da 0,05 kN fino a 300 kN. La peculiarità costruttiva unica di queste presse elettriche è il sensore di forza piezoelettrico alloggiato direttamente nel pistone: questa configurazione consente di registrare le sollecitazioni dinamiche all'istante, eliminando i giochi meccanici e i disturbi strutturali esterni che affliggono i sistemi tradizionali.
L'elettronica intelligente maXYmos NC controlla l'intero ciclo comunicando via SERCOS III. Lo stesso modulo può gestire fino a 128 programmi di lavoro flessibili, adattandosi immediatamente ai cambi formato o a mix produttivi instabili, tipici delle forniture automotive o del packaging medicale.
Gamma completa dei moduli per presse elettriche NC
Moduli NC — panoramica tecnica completa
| Modulo | Campo forza | Corsa | Caratteristica principale |
|---|---|---|---|
| NCFT (2157B) | 0,05 – 1,5 kN | 100 – 250 mm | Massima accuratezza, telemetria integrata, 2 range |
| NCFH (2151B) | 1 – 60 kN | 200 – 400 mm | Hollow shaft drive, design compatto, 2 range di misura |
| NCFN (2153A) | 5 – 300 kN | 200 – 400 mm | Campo amplissimo, costruzione modulare, freno opz. |
| NCFS (2152B) | 15 – 25 kN | 350 mm | Profilo Slimline, interasse fino a 70 mm |
| NCFE (2162A) | 2 – 80 kN | 200 – 350 mm | Design standard ottimizzato per costo, 3 taglie |
| NCFC (2163A) | 55 – 80 kN | 200 mm | Peso ottimizzato, singolo cavo, ideale per robotica |
| NCFR (2161A) | ±5 / 15 kN | 400 mm | Doppio motore, movimento rotazionale + lineare |
Parametri tecnici chiave delle presse elettriche
In condizioni di stabilità termica. Garantisce la consistenza del processo anche su produzioni ad alto volume e mix variabili.
Ognuno con sequenza indipendente fino a 255 elementi. Cambio prodotto in pochi secondi senza downtime di linea.
Rispetto ai sistemi pneumatici e idraulici equivalenti. Ritorno sull'investimento misurabile in pochi cicli produttivi.
Storage interno maXYmos NC: 500 curve con 8.000 punti per curva. Tracciabilità completa di ogni giunto prodotto.
Oltre il prodotto: l'aiuto concreto di Davide Comastri
Acquistare le presse elettriche giuste è solo il primo passo per l'efficienza della tua linea. Un corretto dimensionamento richiede l'analisi dettagliata dei carichi d'inerzia, delle velocità operative e del tipo di materiale da accoppiare. Attraverso un supporto tecnico dedicato sul territorio, ti affianco fin dalla fase di co-progettazione per garantirti la scelta del modulo idoneo, l'allineamento perfetto alle specifiche di fabbrica e la massima resa dell'investimento.

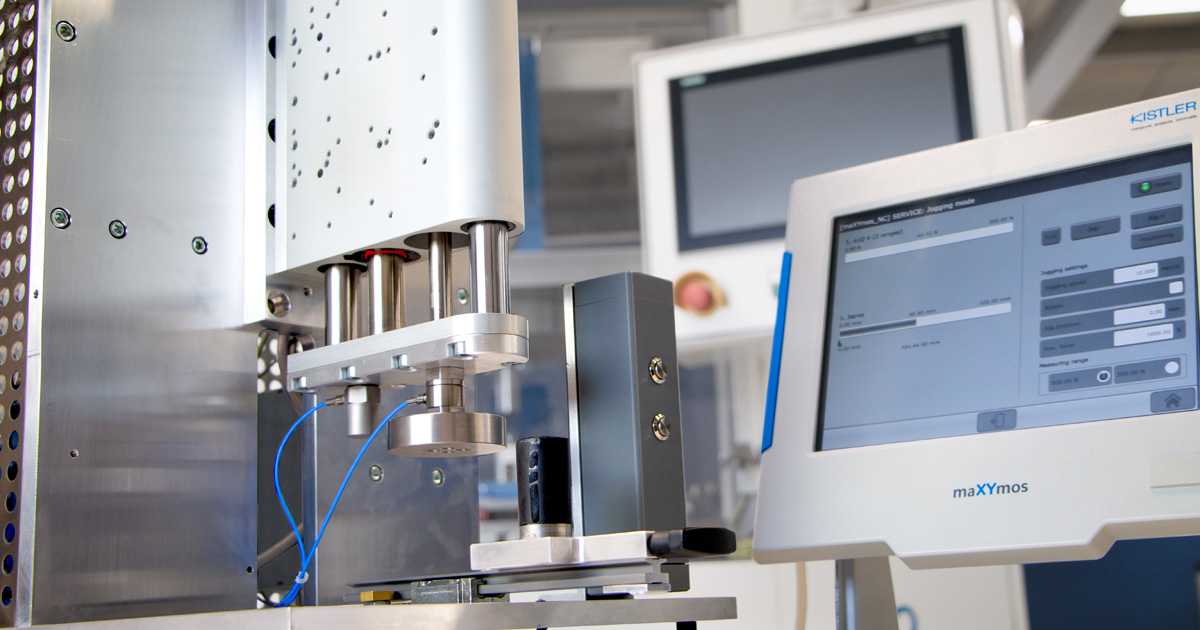

2. Sistema di giunzione ad alta velocità NCFQ 2166A
Il sistema NCFQ (Type 2166A) nasce per soddisfare le esigenze di linee di assemblaggio ultra-rapide nei settori dei semiconduttori, del medicale e dell'elettronica di consumo. Kistler ha superato i limiti tradizionali delle presse elettriche convenzionali accoppiando la reattività straordinaria dei motori lineari elettromagnetici LinMot (accelerazioni fino a 50 m/s² e velocità fino a 5 m/s) con trasduttori di forza ad altissima risoluzione.
L'architettura del motore a magneti permanenti riduce drasticamente le parti meccaniche soggette a frizione e logorio: addio a cinghie e viti a ricircolo di sfere. Il sistema si presenta pre-ingegnerizzato e scalabile su 5 taglie differenti, arrivando a gestire picchi di forza di 572 N.
Configurazioni NCFQ disponibili
NCFQ Standard — configurazione e componenti
Il sistema Standard include il modulo lineare DM03, il servo drive C1250, l'alimentatore switching, il sensore di forza piezoelettrico (Type 9217 o 9323AA) integrato nel pistone e il maXYmos NC (MEM) Type 5847. La comunicazione tra servo drive e maXYmos NC avviene in tempo reale via SERCOS III, garantendo la massima ripetibilità e il controllo di processo in real-time.
Fino a 572 N5 m/s massimaSensore piezoelettrico integratoNCFQ Advanced — compensazione automatica dell'accelerazione
La versione Advanced aggiunge al sistema Standard un sensore di accelerazione piezoelettrico (Type 8203A) e l'amplificatore di carica industriale ICAM-B (Type 5073B). L'ICAM-B filtra automaticamente le forze di accelerazione generate dal modulo lineare: al maXYmos NC arriva esclusivamente la forza effettivamente agente sul componente. Una differenza decisiva nelle applicazioni con tempi ciclo nell'ordine dei centesimi di secondo.
Compensazione accelerazioneICAM-B 5073BSensore acc. 8203ATaglie disponibili — dati tecnici NCFQ 2166A
| Taglia | Forza max (N) | Corsa max (mm) | Encoder | Ripetibilità |
|---|---|---|---|---|
| Size 1 (2166A-S1) | 73 | 290 | Incrementale | ±0,05 mm |
| Size 2 (2166A-S2) | 137 | 270 | Incrementale | ±0,05 mm |
| Size 3 (2166A-S3) | 255 | 695 | Assoluto | ±0,005 mm |
| Size 4 (2166A-S4) | 360 | 275 | Assoluto | ±0,005 mm |
| Size 5 (2166A-S5) | 572 | 285 | Assoluto | ±0,005 mm |
Accelerazione max: 50 m/s² · Velocità max: 5 m/s · Fieldbus: SERCOS III · Alimentazione motore: 72 VDC · Safety: STO (2 relè di sicurezza)
MagSpring integrataPlug-and-playManutenzione quasi zero3. Controllo qualità totale con maXYmos NC
Il vero elemento differenziante delle presse elettriche Kistler è l'unità di monitoraggio maXYmos NC (Type 5847B). Non si tratta di un semplice visualizzatore, ma di un analizzatore real-time che scansiona la curva forza/spostamento prodotta dall'asse elettrico, sezionandola attraverso speciali strumenti matematici chiamati Evaluation Objects (EO): finestre di monitoraggio, curve di inviluppo, calcolo dei gradienti e punti di flesso.
Qualsiasi scostamento dalle tolleranze impostate genera immediatamente un segnale NOK, bloccando il pezzo difettoso prima che prosegua nella catena di montaggio. L'integrazione con i PLC aziendali è immediata grazie al supporto nativo verso PROFINET, EtherCAT, EtherNet/IP e PROFIBUS DP.
Integrazione PLC e bus di campo
Protocolli di comunicazione supportati
Il maXYmos NC supporta nativamente PROFINET, EtherCAT, EtherNet/IP e PROFIBUS DP, oltre a un 2-Port Ethernet Switch integrato. Fino a 8 moduli MEM possono essere messi in cascata per gestire celle multi-asse o stazioni parallele. La visualizzazione avviene tramite display DIM (fino a 5 m via cavo diretto o fino a 100 m con DIM Cable Extender), VNC o webserver.
PROFINETEtherCATEtherNet/IPCascata fino a 8 MEM4. Come ti aiutiamo a integrare le presse elettriche sul campo
Identificare sul catalogo un ottimo modulo non basta se poi l'impianto si ferma per un bug di comunicazione o per una soglia di tolleranza tarata male. Davide Comastri mette a disposizione delle aziende metalmeccaniche, dell'automotive e dell'automazione in Emilia-Romagna e Veneto un supporto operativo diretto, agendo come interfaccia tecnica tra il cliente e la casa madre Kistler.
Servizi di supporto tecnico per presse elettriche Kistler
- Studio preventivo dell'applicazione: Verifichiamo corse, carichi ideali e tempi ciclo richiesti per garantire il perfetto funzionamento delle presse elettriche selezionate.
- Configurazione del Monitor maXYmos: Aiutiamo i tuoi programmatori a settare correttamente gli Evaluation Objects sulle curve di pressatura, azzerando i falsi scarti in linea.
- Messa in servizio e Taratura On-Site: Interveniamo direttamente nei tuoi stabilimenti per assicurarci che la pressa o il sistema NCFQ lavorino in perfetta sinergia con il PLC della cella.
- Calibrazioni periodiche certificate: Eseguiamo i controlli metrologici annuali (analisi di capacità macchina MCA) con strumentazione certificata per mantenere inalterata la precisione della catena di misura.
5. I prodotti della rappresentanza Kistler
Servo presse NC da 0,01 a 300 kN con controllo forza/spostamento in tempo reale e tracciabilità totale.
Scopri →Celle di carico piezoelettriche da 200 N a 300 kN: Press Force, compatti, triassiali e multicomponente.
Scopri →Torsiometri ad albero e a flangia per banchi prova: misura coppia, velocità e angolo fino a 50.000 rpm.
Scopri →Elettronica di condizionamento per segnali piezoelettrici: ICAM-B, diCA, miCA IO-Link, miniAmp e Handheld.
Scopri →Monitor XY per il monitoraggio al 100% della qualità di processo: versioni BL, TL e NC.
Scopri →Vuoi integrare presse elettriche Kistler sulla tua linea?
Non rischiare errori di dimensionamento o configurazione. Contattaci oggi stesso: analizzeremo le specifiche tecniche del tuo processo per fornirti il sistema perfetto e tutto l'aiuto necessario per l'installazione e la messa in servizio.
Domande frequenti sulle presse elettriche Kistler
Quale modulo NC Kistler scegliere per la mia applicazione?
La scelta dipende da quattro fattori: forza massima di lavoro, corsa utile, velocità di ciclo e spazio disponibile. Per forze fino a 10 kN (es. medicale) si predilige il NCFT. Per installazioni robotiche il NCFC. Per alta forza fino a 300 kN (es. calettamenti automotive) il NCFN. Contattami per una valutazione personalizzata.
Qual è la differenza tra il sistema NCFQ Standard e quello Advanced?
Lo Standard include modulo lineare, servo drive, sensore di forza piezoelettrico e maXYmos NC. L'Advanced aggiunge un sensore di accelerazione piezoelettrico (Type 8203A) e l'ICAM-B (Type 5073B) che filtra automaticamente le forze di inerzia, inviando al monitor solo la forza pulita applicata sul pezzo.
In che modo Davide Comastri mi aiuta nella scelta delle presse elettriche?
Non opero come un semplice rivenditore: offro consulenza applicativa preliminare, analisi della curva forza/spostamento ideale, delle cadenze di linea e degli ingombri disponibili. Ti guido nella selezione del modulo esatto evitando costosi sovradimensionamenti hardware.
Che supporto offri per la configurazione degli Evaluation Objects?
Intervengo direttamente supportando i tuoi tecnici nella definizione e nel posizionamento ottimale degli Evaluation Objects (BOX, ENVELOPE, GRADIENT) sulla curva di pressatura. Questo assicura l'intercettazione immediata degli scarti NOK in tempo reale, senza gravare sul tempo ciclo del PLC di linea.
Ti occupi anche della calibrazione on-site delle presse elettriche Kistler?
Sì. Eseguo la calibrazione periodica on-site delle catene di misura della forza con strumentazione certificata, direttamente a bordo macchina. Questo ti permette di soddisfare le verifiche metrologiche periodiche (MCA/MFU) richieste dalle normative automotive e medicali.
Come avvio un progetto con te?
Contattami. Analizziamo insieme l'applicazione, le grandezze da monitorare e gli obiettivi di qualità. Identifico il modulo più adatto, supporto la configurazione del maXYmos NC e accompagno l'integrazione con il PLC di linea.
Le presse elettriche e i sistemi di giunzione NC presentati in questa pagina sono prodotti da Kistler Group. Comastri Davide opera come rappresentante tecnico-commerciale per l'Emilia-Romagna.
